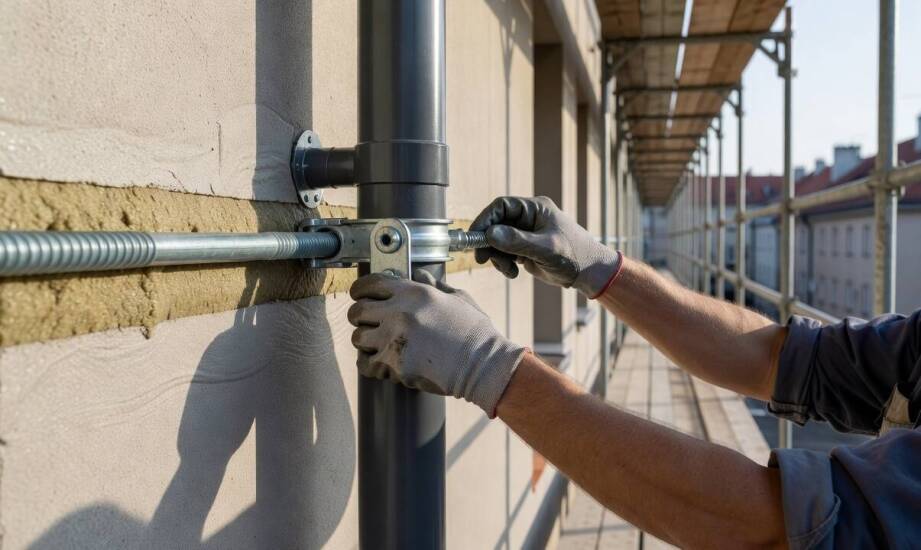

Mocowanie rur na elewacji po termomodernizacji — jak grube ocieplenie zmienia montaż

W budynkach poddawanych termomodernizacji dołożenie kilkunastu centymetrów styropianu lub wełny mineralnej zmienia warunki pracy rur prowadzonych na zewnątrz. Gruba warstwa ocieplenia przesuwa punkt podparcia instalacji z dala od ściany nośnej. Standardowe elementy montażowe przykręcane bezpośrednio do muru przestają spełniać swoją funkcję. Izolacja termiczna nie przenosi obciążeń mechanicznych, co wymusza zastosowanie innych technik mocowania przewodów hydraulicznych i gazowych. Pozostawienie starych, krótkich uchwytów w nowej warstwie ociepleniowej i próba zlicowania ich z tynkiem prowadzi do poważnych uszkodzeń struktury elewacji. Woda opadowa z nieszczelności wywołanych wibracjami wnika w takim przypadku pod tynk, niszcząc efekty drogich prac remontowych.

Montaż przez warstwę izolacji a stabilność i obciążenia

Przytwierdzenie rury bezpośrednio do muru nośnego zapewnia sztywne podparcie bez ryzyka deformacji podłoża. Przejście przez nowoczesne systemy dociepleń wymaga dłuższego zakotwienia, które bezpiecznie omija miękką warstwę izolatora. Głębokość osadzenia kotwy w ścianie zależy od wybranego produktu montażowego, gęstości materiału budowlanego oraz średnicy prowadzonego przewodu. Sama warstwa styropianu czy wełny nie wykazuje nośności konstrukcyjnej zdolnej utrzymać ciężar napełnionej cieczą rury. Instalatorzy stosują specjalne tuleje dystansowe wprowadzane w wywiercone wcześniej otwory. Elementy te tworzą sztywny tunel oparty na cegle lub betonie i zapobiegają zgnieceniu miękkiej izolacji pod ciężarem pracującej instalacji.

Dopasowanie sztywności zestawu montażowego ogranicza nacisk na zewnętrzną siatkę zbrojoną i tynk elewacyjny. Zbyt miękkie pręty gwintowane wyginają się pod wpływem wagi rurociągu, co powoduje powstawanie widocznych pęknięć na fasadzie. Krótkie łączniki wymuszają głębsze wciśnięcie rury w obrys budynku, generując niepożądane mostki termiczne. Prawidłowo dobrany dystans montażowy odpowiada grubości ocieplenia powiększonej o bezpieczną strefę zakotwienia. Pozwala to utrzymać stabilność całego układu nawet przy izolacjach przekraczających dwadzieścia centymetrów grubości. Zastosowanie odpowiednio mocnych kotew chemicznych w pustakach szczelinowych gwarantuje, że drgania wywoływane przez przepływ wody nie osłabią punktu mocowania po kilku latach eksploatacji.

Rozszerzalność cieplna a rozmieszczenie punktów podparcia

Stalowe rury wykazują współczynnik rozszerzalności liniowej na poziomie około 0,012 milimetra na metr przy wzroście temperatury o jeden stopień Celsjusza. Oznacza to, że na dziesięciometrowym odcinku przy różnicy pięćdziesięciu stopni przewód wydłuża się o blisko sześć milimetrów. Zjawisko to nabiera szczególnego znaczenia w wyremontowanych budynkach, gdzie nowa elewacja jest zwarta i nie wybacza odkształceń. Punkty podparcia muszą płynnie przejmować te ruchy, aby nie przenosić naprężeń z metalowej rury na kruchą warstwę tynku strukturalnego.

Odległości między podporami w instalacjach zewnętrznych wyznacza się na podstawie wytycznych producentów systemu mocowań oraz specyfiki konkretnego podłoża. Decydującą rolę odgrywa średnica rury, grubość jej ścianki oraz maksymalna temperatura transportowanego medium. Instalacje narażone na wahania termiczne wymagają zaprojektowania punktów stałych i przesuwnych. Te pierwsze wymuszają ustalony kierunek wydłużania się rurociągu, chroniąc na przykład delikatne przyłącza aparatury. Uchwyty przesuwne pozwalają na kontrolowane przemieszczenie wzdłużne elementu na elewacji. Zbyt gęste ułożenie mocowań sztywnych blokuje naturalną kompensację rozszerzalności, doprowadzając do deformacji przewodów. Odpowiednie połączenie obu typów podpór na długich i prostych odcinkach zapobiega wyrywaniu kotew ze ściany nośnej.

Marka Dom-Met produkuje precyzyjne stalowe obejmy do rur, wytrzymałe wieszaki grzejnikowe oraz elementy ułatwiające montaż ceramiki sanitarnej. Firma działająca nieprzerwanie od 1996 roku dostarcza certyfikowane komponenty metalowe dla hurtowni hydraulicznych oraz wykwalifikowanych instalatorów. Przedsiębiorstwo oferuje również usługi konfekcjonowania wyrobów metodą Skin-Pack, przygotowując gotowe zestawy mocowań bezpośrednio do dystrybucji na rynku hurtowym.

Wybór techniki mocowania na docieplonej ścianie wymaga dokładnej analizy planowanych obciążeń rurociągu. Lekkie rury o niewielkich przekrojach pozwalają skupić uwagę wykonawcy na zachowaniu pełnej ciągłości izolacji termicznej. Zastosowanie dopasowanych tulei i przekładek dystansowych zapobiega w takich sytuacjach punktowemu wgnieceniu styropianu opierającego się o stelaż. Sytuacja ulega zmianie przy prowadzeniu przewodów grzewczych o dużej masie całkowitej. W tego typu układach nadrzędnym celem projektanta stają się obliczenia wydłużenia liniowego oraz bezpieczne przekazanie sił na betonowy lub ceglany rdzeń budynku. Ścisłe przestrzeganie zasad kompensacji chroni odnowioną elewację przed mikropęknięciami wokół punktów montażowych, zapewniając wieloletnią szczelność warstwy ociepleniowej.
